Detalhes do produto:
|
| Espessura material: | bobina galvanizada 1.5-2mm | uncoiler: | 3 toneladas manual |
|---|---|---|---|
| Poder servo do alimentador: | 1.5Kw | Velocidade de rolamento: | 5m--10m/min (que não inclui a perfuração) |
| Estações do rolo: | 12 estações | Material do rolo: | 58°-62° extinto GCR15, cromado |
| Retardando o motor: | BWD14-43-37Kw | Poder do motor principal: | 22kw |
| Eixo principal: | 120mm, aço da forja de 45 ﹟ | Peso: | sobre 15T |
| Realçar: | Ondulado Perfiladeira,Highway Guardrail Roll Forming Machine |
||

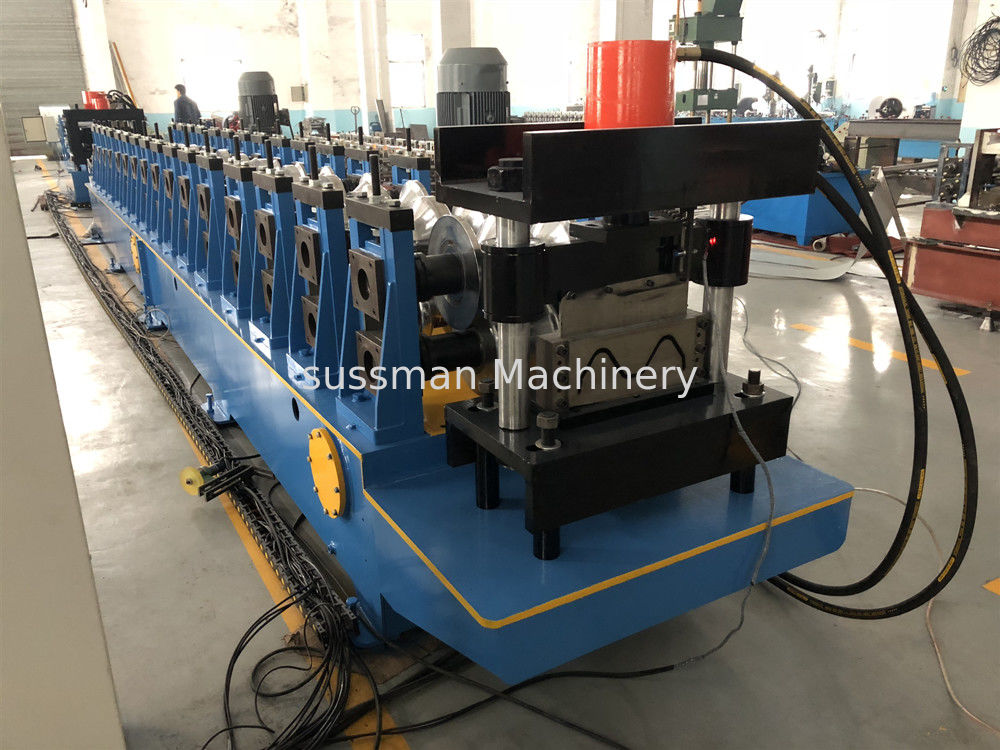

10m/min 2 de guia polegadas de rolo do trilho que forma a bobina galvanizada 1.5-2mm material da espessura da máquina
Parâmetro técnico
|
Material da bobina |
Espessura material |
1.5-2mm galvanizado |
|
|
Coiler do Un |
3 toneladas manual |
|
Nivelando o dispositivo |
7 rolos |
NC300 |
|
Alimentador servo |
Poder |
1.5kw |
|
Perfuração |
Perfuração hidráulica |
2 grupos de dados de perfuração |
|
Formando o sistema |
Velocidade do rolamento |
10 m/min |
|
|
Estações do rolo |
12 estações |
|
|
Material do rolo |
Aço 45# com extinguir o eixo de 50mm |
|
|
Mutile o poder do motor |
7,5 quilowatts |
|
|
Poder hidráulico do corte |
4 quilowatts |
|
Corte |
Material do corte |
CR12 com extinguem o tratamento |
|
|
Dureza |
HRC58-62 |
|
|
Tolerância |
+-1.5mm |
|
Sistema de controlo bonde |
Fonte elétrica |
380V, 50HZ, fase 3 |
|
|
Sistema de controlo |
PLC (Panasonic) como a lista na nota |
|
|
Peso |
Aproximadamente 2,5 toneladas |
|
|
Maneira de movimentação |
única corrente de 1 polegada |
|
|
Tamanho da máquina |
Altura 800mm da largura 600mm* do comprimento 4500mm* |
Fluxograma
Tabela da Uncoiler-Nivelar-Servofeeding-Hydraulicpunching-Rollforming-Corte-parte externa
Componentes da máquina
|
decoiler passivo de 3 toneladas |
1 grupo |
|
Nivelando o dispositivo |
1 grupo |
|
Dispositivo de alimentação servo |
1 grupo |
|
Perfuração hidráulica |
2 grupos |
|
Rolo principal que forma a máquina |
1 grupo |
|
Caixa de controle do PLC |
1 unidade |
|
Estação hidráulica |
1 unidade |
|
Corte hidráulico |
1 unidade |
|
Para fora tabelas |
1 unidade |
Desenho do perfil
