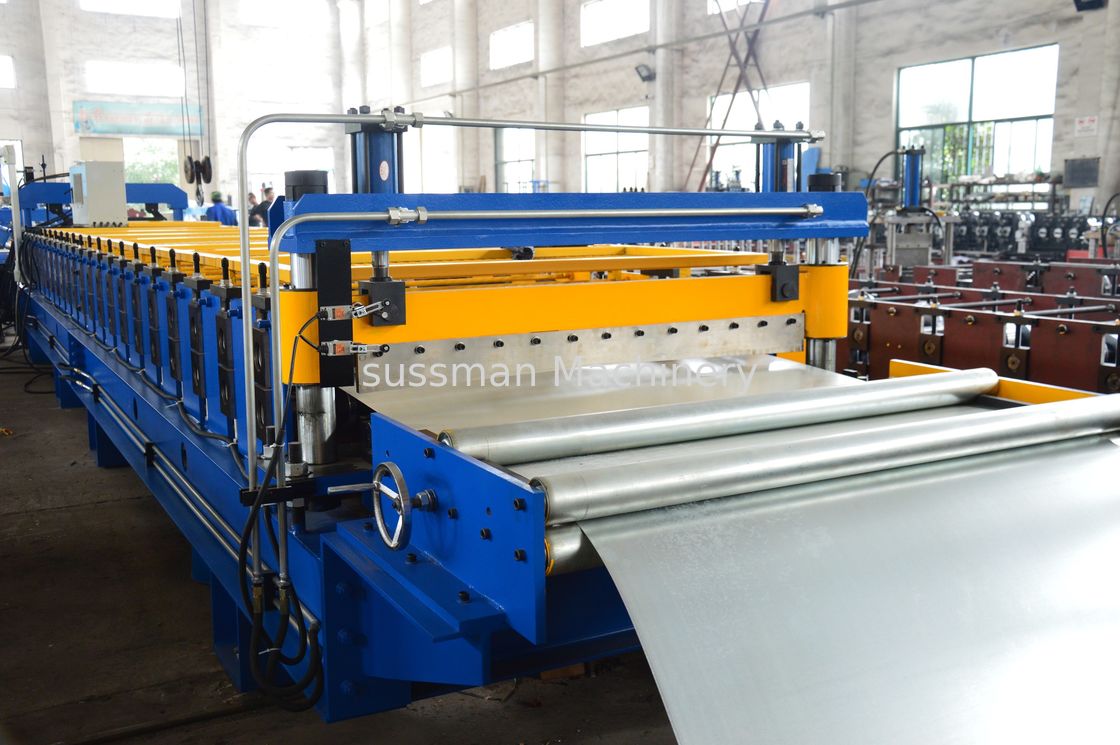

0.15-0.3mm PPGI corrugou o rolo do painel que forma a máquina com movimentação Chain de 1,2 polegadas
Dados técnicos
Artigo NENHUM |
Descrição |
Especificação oferecida |
1,0 | Rolo que forma a máquina | |
1,1 | Velocidade do rolamento | 12-15m/min (para não incluir o tempo do corte) |
1,2 | Espessura do rolamento | 0.15mm-0.3mm PPGI |
1,3 | Matéria prima | Bobinas pintadas cor |
1,4 | Motor principal | 7.5KW |
1,6 | Dimensão | Sobre 8000×1600×1200 (milímetros) |
1,7 | Largura eficaz | 825mm |
1,8 | Largura de alimentação da bobina | 1000mm |
1,9 | Estações do rolo |
Aproximadamente 20 estações
|
1,10 | Material do rolo | aço 45#forge, revestido com o cromo |
1,11 | Diâmetro do eixo | Φ76mm |
1,12 | Transmissão | Pela corrente 1,2 polegadas |
1,13 | Material da corrente | 45# forjou o aço com a frequência que extingue, 12A |
1,14 | Material do corte | Cr12Mov com extinguem HRC58-62° |
1,15 | Tolerância | 10m+-1.5mm |
1,16 | Estação hidráulica | 4kw |
Processo técnico
Desenrolar-alimentação com coleta dos formar-corte-produtos do guia-rolo
Lista da máquina:
Não | Nome | Tipo | quantidade |
1 | De-coiler passivo de 5 toneladas | RF-RP18-63.5-825 | 1 grupo |
2 | Rolo principal que forma a máquina | RF-RP18-63.5-825 | 1 grupo |
3 | Caixa de controle | RF-RP18-63.5-825 | 1 unidade |
4 | Estação hidráulica | RF-RP18-63.5-825 | 1 unidade |
5 | Da voz passiva tabelas para fora | RF-RP18-63.5-825 | 2 unidades |
6 | Tampa da malha | RF-RP18-63.5-825 | 1 unidade |
Detalhes de cada parte:
1. Corte
(1) cortando após a formação: Corte a folha após o rolo que forma ao comprimento exigido
(2) cortando o movimento: A máquina principal para automaticamente e o corte ocorrerá. Após o corte, a máquina principal começará automaticamente.
material (de 3) da lâmina: Tratamento térmico de CR12with
medição do comprimento (de 4): Medição automática do comprimento
tolerância (de 5) do comprimento: 10m+/- 2mm
2. Para fora tabela:
Tamanho: 2000*1350*1000mm, dois tamanhos
3. Caixa de controle: Panasonic
(1) fornecedor do poder: 380V, 50 hertz, 3Phase (ajustado com o requestment)
(2) medida do comprimento & da quantidade automaticamente;
(3) comprimentos & quantidades controlados pelo PLC,
a irregularidade do comprimento (de 4) pode ser alterada facilmente.
(5). Painel de controle: Botão-tipo interruptor e tela táctil
(6) unidade de comprimento: milímetro (ligado o painel de controle)
