Obturador do rolo da porta que dá forma à máquina
>
|
| Lugar de origem | Wuxi Jiangsu China |
| Marca | Sussman |
| Certificação | CE,SGS,ISO |
| Número do modelo | SM-SD |

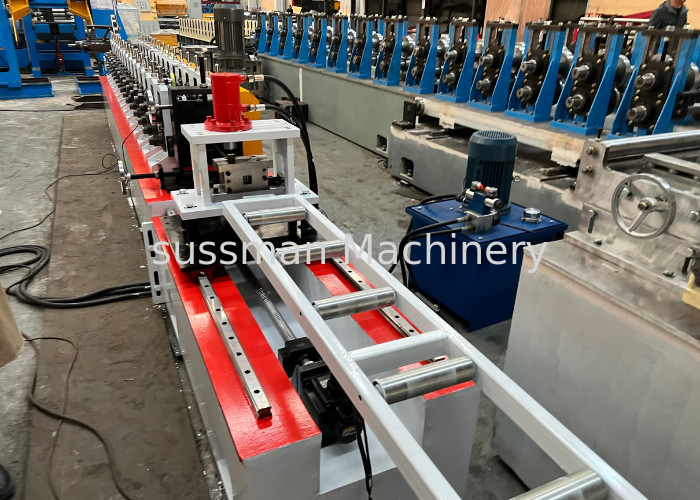

Rolo de aço inoxidável do caminhão de 10*10mm 14*10mm U que forma a máquina com servo depois do corte
1. Parâmetro técnico
|
1
|
Matéria prima
|
Tipo
|
De aço inoxidável |
|
Espessura
|
0.3-0.6mm
|
||
|
2
|
Decoiler
|
Operação
|
Manual hidráulico para a opção
|
|
Capacidade de peso
|
3T
|
||
|
3
|
Corpo principal
|
Estação do rolo
|
15 rolos
|
|
Diâmetro do eixo
|
60mm
|
||
|
Material dos rolos
|
Gcr15 | ||
|
Material do eixo
|
45# de aço com cromo 0.05mm
|
||
|
Transmissão
|
Engrenagem ou corrente
|
||
|
4
|
Cortador
|
Opere
|
Tipo hidráulico/manual automático
|
|
Material da lâmina
|
Cr12MOV
|
||
|
5
|
Poder
|
Motor da bomba para o cortador
|
4KW
|
|
Motor principal
|
5.5KW
|
||
|
Tensão
|
fase de 380V 50Hz 3
|
||
|
6
|
|
Caixa elétrica
|
Sistema de controlo do PLC, inversor
|
|
Língua
|
Inglês/chinês
|
||
|
7
|
Velocidade
|
0-10M/min
|
|
É composto do passived-decoiler, sistema de alimentação, rolo que forma a máquina, máquina de corte hidráulica, tabela da coleção, sistema de controlo elétrico.
| S.N | Nome do equipamento |
Quantidade |
| 1 | un-coiler 3T manual |
1 grupo |
| 2 | Dispositivo da alimentação e do guia |
1 grupo |
| 3 | Rolo principal que forma a máquina |
1 grupo |
| 4 | Dispositivo de corte hidráulico |
1 grupo |
| 5 | Sistema de controlo |
1 grupo |
| 6 | Para fora tabelas |
2 grupos |
| 7 | Peças sobresselentes |
pacotes 1 |
3.Profiles dos produtos
4. Descrição componente da máquina detalhada
3T Uncoiler manual
1 diâmetro interno: 460-520mm
2 larguras de aço da bobina: 100-200mm
Colocação de 3 bobinas no suporte da bobina: grua hidráulica
4 velocidades de trabalho: ajustável
Rolo principal que forma a máquina
A fim manter a forma e a precisão do produto, adota soldado
a estrutura da folha, movimentação do redutor do motor, transmissão da corrente, rolo era
cromado que pode manter a superfície moldando da placa lisa
Maneira de corte hidráulica
(1) cortando o movimento: As paradas principais da máquina e para cortar então automaticamente. Após o corte, a máquina principal reinicia automaticamente.
(2) material da lâmina: CR12MOV com tratamento térmico
medição do comprimento (de 3): Automaticamente
tolerância (de 4) do comprimento: + 1,0milímetros
(5) a fim obter os perfis perfeitos, nós recomendamos o corte hidráulico do cargo mudando os moldes de corte. É fácil de operar.
Caixa de controle
PLC, transdutor, painel de toque para assegurar a alta velocidade com estabilidade, precisão e vida adotados.
(1) fornecedor do poder: 380V, 50 hertz, fase 3 (ajustada com o requestment)
(2) medida do comprimento & da quantidade automaticamente;
(3) comprimentos & quantidades controlados pelo PLC
a irregularidade do comprimento (de 4) pode ser alterada facilmente.
painel de controle (de 5): Botão-tipo interruptor e tela táctil
(6) a língua no tela táctil: Inglês e chinês
unidade (de 7) de comprimento: milímetro (ligado o painel de controle)
