30 Gauge 22 Gauge 1220mm Largura da bobina Dupla camada Roofing Roll Forming Machine Equipamento de formação de rolos de duas camadas
Tr20 Tr40 máquina de formação de painéis de telhado de camada dupla tem camada inferior e superior.As folhas de fibra de vidro (IBR sheet) são montadas na camada inferior e os rolos do outro perfil (por exemplo, folha de papel ondulado) são montados no quadro superior.Toda a linha de produção utiliza apenas um descoiler, um dispositivo de corte e uma caixa de controlo.
Toda a linha consiste em uma bobina, sistema de pré-corte duplo, sistema de alimentação, máquina de formação de rolos com cobertura de proteção, dispositivo de pós-corte, sistema de controle PLC, e assim por diante.
1Parâmetro técnico
PRodução |
Máquina para formar rolos de folhas de telhado de camada dupla |
Modelo |
Folha ondulada e trapezoidal |
Material de base |
IG/GL, IGPP/PPGL, bobina de alumínio |
Espessura |
0.3mm-0.7mm |
Largura efetiva |
1220 mm e 1000 mm |
Estação de rolamento |
14 estações / 18 estações |
Materiais para rolos |
Aço 45# |
Tipo de motor a rolamento |
Por cadeia |
Cores |
De acordo com as exigências do cliente |
Sistema de controlo |
PLC (Panasonic, Siemens, Delta, etc.) |
Potência |
7.5KW |
Quadro |
Aço 350 H |
Motor de corte |
Acionamento hidráulico |
Tipo de corte e hidráulico |
Tipo:corte hidráulico com dois pilares de guia. Estação de bomba hidráulica: 4 kW Material da lâmina:Cr12mov HRC:58-62 |
2. Lista de máquinas
Descolador manual de 5 T |
1 conjunto |
Alimentação com guia |
1 conjunto |
Dispositivo de pré-corte duplo para o seu opcional | 1 conjunto |
Máquina principal de moldagem de rolos |
1 conjunto |
Máquina de corte hidráulica |
1 conjunto |
Caixa de controlo PLC |
1 unidade |
Estação hidráulica |
1 unidade |
Tabela de saída passiva |
2 unidades |
Cobertura de segurança |
1 unidade |
3. Desenho de perfil
4Aplicação
As folhas de telhado de metal encontram aplicação em vários setores devido à sua durabilidade, resistência ao clima e versatilidade.
Roofing residencial:As folhas de telhado de metal são populares para edifícios residenciais devido à sua longevidade, baixa manutenção e diversas opções de design.oferecer um apelo estético paralelamente à funcionalidade.
Teto comercial e industrial:Muitos edifícios comerciais e industriais usam chapas de telhado de metal por sua durabilidade e capacidade de cobrir grandes áreas de forma econômica.e outras estruturas comerciais.
Edifícios agrícolas:As fazendas e estruturas agrícolas se beneficiam de telhados metálicos devido à sua resistência a condições climáticas adversas e à sua capacidade de proteger o gado, equipamentos e culturas armazenadas.
Aplicações arquitetônicas:As chapas de telhado metálicas são cada vez mais usadas na arquitetura contemporânea por sua aparência elegante e a capacidade de criar designs únicos.São empregados em edifícios residenciais e comerciais modernos para alcançar objetivos estéticos específicos..
Estruturas institucionais:Escolas, hospitais e edifícios governamentais geralmente utilizam chapas de telhado metálicas por sua durabilidade, eficiência energética (especialmente quando revestidas com revestimentos refletores),e baixos requisitos de manutenção.

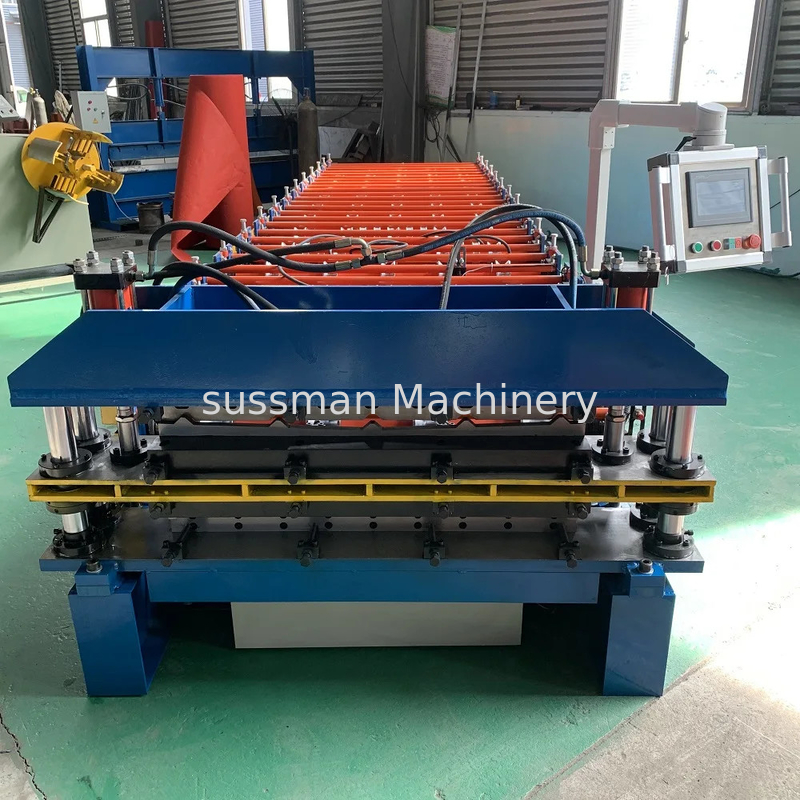

5Foto da máquina.
