Detalhes do produto:
|
Espessura material: | 1.5-3.0mm | Largura: | 80-300mm |
---|---|---|---|
Material do cortador: | Aço de Cr12Mov | Fornecedor de energia: | 380V ou personalizado |
Sistema de corte: | Corte do cargo | Estações do rolo: | 18 estações |
Corte hidráulico: | 7.5KW | Nome do produto: | rolo de aço do canal de c que forma a máquina |
Realçar: | rolo do purlin de c z que forma a máquina,Z roll purlin dá forma à máquina |

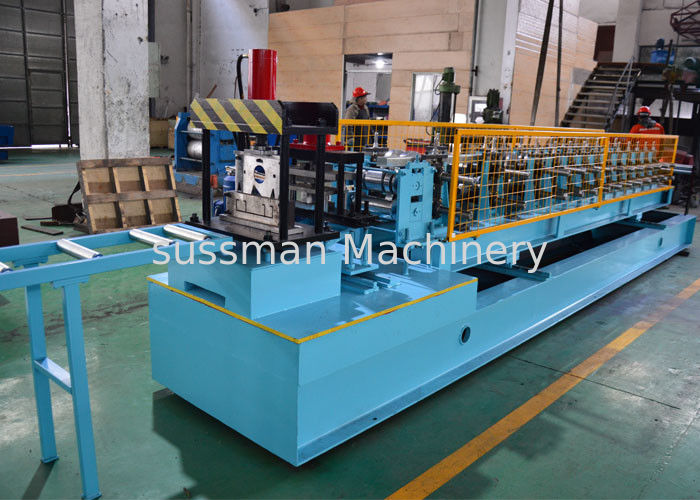

Máquina do Purlin do aço suave do bordo de C, rolo labiado do canal de C que forma a máquina
A máquina destes purlins é fabricada por matérias primas aprovadas qualidade sob nossas técnicas experientes dos profissionais. Os purlins oferecidos são usados extensivamente na construção das construções e podem ser feitos em vários formas, tamanhos e espessura.
Material da bobina |
Espessura material |
1.5-3.0mm |
|
Largura |
80mm a 300mm |
|
Altura |
40-100mm |
De-coiler |
Peso |
Decoiler manual de 3 toneladas |
Formando o sistema |
Velocidade do rolamento |
0-12 m/min |
Estações do rolo |
Formação de aproximadamente 18 estações |
|
Material do rolo |
Aço Gcr15 com extinguir |
|
Material do eixo |
45# eixo de aço do diâmetro 76mm |
|
Poder do motor principal |
11KW |
|
Poder hidráulico do corte |
7.5KW |
|
Sistema do corte |
Material do corte |
CR12 com extinguem o tratamento |
Dureza |
HRC58-62 |
|
Tolerância |
+-1.5mm |
|
Lâmina de corte |
1 grupo de lâmina de corte |
|
Sistema de controlo bonde |
Fonte elétrica |
380V, 50HZ, 3phase |
Sistema de controlo |
PLC com tela táctil |
|
Peso |
Aproximadamente 6 toneladas |
|
Maneira de movimentação |
Corrente conduzida |
Parâmetro técnico do Purlin de C Z
Nome do equipamento |
Quantidade |
uncoiler da voz passiva 3T |
1 grupo |
Rolo principal que forma a máquina |
1 grupo |
Corte hidráulico do cargo |
1 grupo |
Perfuração hidráulica |
1 grupo |
Estação hidráulica |
1 grupo |
tabelas de 4 medidores para fora |
1 grupo |
Caixa de controle |
1 unidade |
Fluxo de funcionamento
Decoiler-alimentação com formação do rolo do guid-----a punching&cutting-corrida para fora apresenta
Cada peça da máquina
De-coiler da voz passiva 1.3T
Diâmetro: expansão de 460-520mm.
Capacidade: 3000kg
Largura máxima da bobina: 500mm
dispositivo 2.Leveling
Passe a matéria prima (placa de aço) através da praia para fabricar e para processar para baixo, 4 e 3 acima, pode garantir que os produtos são puros, paralelo e tudo é uniformidade.
7 rolos que nivelam, 3 rolam acima e 4 rolam para baixo
O diâmetro é Ø 76mm, cromo e tratamento térmico HRC60 para fixar a superfície lisa.
3. Perfurando e cortando o dispositivo
Adota a movimentação hidráulica e o lugar automático para decidir
dimensione e corte os produtos do alvo
Componentes: Contém um grupo de lâmina, um cilindro hidráulico e uma máquina do cortador
material da lâmina de corte: Aço dos movimentos Cr12 com tratamento alto
pressão hidráulica da estação: MPa 20
Bobina hidráulica: 46#
caixa 4.Control:
(1) fornecedor do poder: 380V, 50 hertz, 3Phase (ajustado com o requestment)
(2). Painel de controle: Botão-tipo interruptor e tela táctil
(3) a língua no tela táctil: Inglês e chinês
(4) medidas do comprimento & da quantidade automaticamente.
(5) comprimentos & quantidades controlados pelo PLC.
(6) a irregularidade do comprimento pode ser alterada facilmente.
Se há alguma outra máquina personalizada que você está interessado dentro, contacte-nos por favor para uma discussão mais adicional. Nós fornecê-lo-emos para a solução a mais apropriada da máquina para seu mercado.
