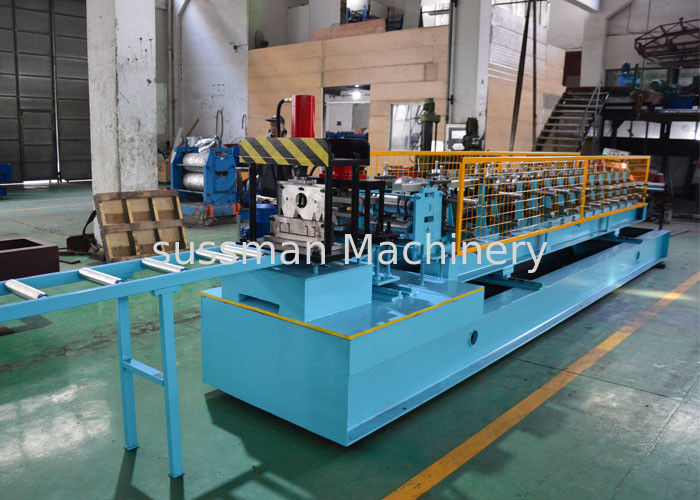

Cargo do corte do cargo que perfura o rolo da forma de C que forma a máquina, máquina da armação de aço de C
A máquina do purline de C aceita o tamanho do puline de C de 80-100 milímetros. E pode ajustar o tamanho por automaticamente.
Esta máquina do purline de C é funcionamento simples e fácil.
Especialmente com custo dos preços baixos. é útil ao chefe que é começa primeiramente a começar este purline de C produzindo o negócio.
Material da bobina |
Espessura material |
1.5-3.0mm |
|
Largura |
80mm a 300mm |
De-coiler |
Peso |
De 3 toneladas |
Formando o sistema |
Velocidade do rolamento |
0-12 m/min |
Estações do rolo |
Aproximadamente 18 estações do rolo |
|
Material do rolo |
Aço Gcr15 com extinguir 50-55HRC |
|
Material do eixo |
Aço 45# |
|
Poder do motor principal |
11KW |
|
Poder hidráulico do corte |
7.5KW |
|
Sistema do corte |
Material do corte |
CR12 com extinguem o tratamento |
Dureza |
HRC58-62 |
|
Tolerância |
+-1.5mm |
|
Sistema de controlo bonde |
Fonte elétrica |
380V, 50HZ, 3phase |
Sistema de controlo |
PLC com tela táctil |
|
Peso |
Aproximadamente 6 toneladas |
|
Maneira de movimentação |
Corrente conduzida |
Parâmetro técnico do Purlin de C
Nome do equipamento |
Quantidade |
uncoiler do manual 3T |
1 grupo |
Rolo que forma a máquina |
1 grupo |
Corte hidráulico |
1 grupo |
Perfuração hidráulica |
1 grupo |
Estação hidráulica |
1 grupo |
tabelas de 4 medidores para fora |
1 grupo |
Caixa de controle |
1 unidade |
Peças sobresselentes | 1 pacote |
Cada peça da máquina do Purlin de C
De-coiler do manual 1.3T
1: Diâmetro interno da bobina: 450-520mm
2: Para fora diâmetro: 1200 milímetros
3: Largura máxima da bobina: 500mm
4: Capacidade de carga máxima: 3000kg
2. Perfurando e cortando o dispositivo
1: Poder do corte por hidráulico, 7.5KW
2: Pressão de funcionamento hidráulica: 20Mpa
3: Corte após a formação: Corte a folha em seguida
role a formação ao comprimento exigido
4: Material da lâmina: Cr12Mov com calor
tratamento 58-60°
5: Medição do comprimento: Codificador automático
comprimento que mede, tipo: Omron
6: Tolerância do comprimento: 3000mm+/- 1.5mm
caixa 4.Control
(1) fornecedor do poder: 380V, 50 hertz, 3Phase (ajustado com o requestment)
(2) medida do comprimento & da quantidade automaticamente.
(3) comprimentos & quantidades controlados pelo PLC.
a irregularidade do comprimento (de 4) pode ser alterada facilmente.
(5). Painel de controle: Botão-tipo interruptor e tela táctil
(6) a língua no tela táctil: Inglês e chinês
Se há alguma outra máquina personalizada que você está interessado dentro, contacte-nos por favor para uma discussão mais adicional. Nós fornecê-lo-emos para a solução a mais apropriada da máquina para seu mercado.
