Máquina de Conformação de Vigas Z/C com Espessura de 1.5mm-3mm e Postes Intercambiáveis
Descrição
A viga Z é amplamente utilizada em edifícios industriais,vigas horizontais ou barras usadas para suporte estrutural em edifícios. A máquina pode formar diferentes tamanhos através da mudança de posição de algumas roldanas. E também pode perfurar e cortar automaticamente conforme configurado.
A máquina de conformação de rolos intercambiáveis CZ pode produzir vigas C e vigas Z.
Principais Vantagens
1. Alta velocidade: 4-10m/min (incluindo tempo de perfuração e corte)
2. Alta qualidade com baixo preço
3. Perfuração online, podemos até perfurar os furos nas duas flanges.
4. De C para Z ou de Z para C sem trocar as roldanas, apenas precisa pressionar o botão na tela sensível ao toque.
5. Lâmina universal para todos os tamanhos C&Z. Não é NECESSÁRIO trocar a lâmina, apenas ajustar os parafusos. Isso economizará muito tempo durante a troca de tamanho.
6. Estruturas estáveis: usando viga H para a estrutura inferior, e a espessura da placa lateral para segurar os eixos é superior a 50mm.
7. As roldanas usam aço de rolamento, tratamento de têmpera após CNC. Pode ser usado por mais de 5 anos sem perder a forma.
8. Longa vida útil
9. Bom serviço pós-venda: Forneceremos serviços pós-venda durante todo o ano. Temos dois técnicos especiais para serviços pós-venda, eles ficam fora o ano todo para prestar serviços.
Especificação Técnica
|
Máquina de Intercâmbio Rápido C/Z
|
|
Não
|
Item
|
Especificação
|
Opcional
|
|
1
|
Material adequado
|
Tipo: Bobina Galvanizada, PPGI, Bobina de Aço Carbono
|
|
|
Espessura (mm): 1.5-3.0
|
|
Limite de escoamento: 250 - 550MPa
|
|
Resistência à tração (Mpa): G350Mpa-G550Mpa
|
|
2
|
Velocidade nominal de conformação (m/min)
|
10-15
|
Ou de acordo com sua necessidade
|
|
3
|
Estação de conformação
|
18
|
|
|
4
|
Desbobinador
|
Desbobinador manual
|
Desbobinador hidráulico ou desbobinador de cabeça dupla
|
|
5
|
Motor da máquina principal
|
Marca famosa da China
|
|
|
6
|
Marca do PLC
|
|
|
|
7
|
Marca do inversor
|
|
|
|
8
|
Sistema de acionamento
|
Acionamento por corrente
|
Acionamento por caixa de engrenagens
|
|
9
|
Material das roldanas
|
GCr15
|
Cr12
|
|
10
|
Estrutura da estação
|
Estação de painel de parede
|
Estação de ferro forjado
Ou estrutura de suporte torri
|
|
11
|
Sistema de perfuração
|
Sim
|
Estação de perfuração hidráulica ou prensa de perfuração
|
|
12
|
Sistema de corte
|
Pós-corte
|
Pós-corte universal
|
|
13
|
Requisito de fonte de alimentação
|
380V 50Hz
|
Ou de acordo com sua necessidade
|
|
14
|
Cor da máquina
|
Azul industrial
|
Ou de acordo com sua necessidade
|
Componentes Principais da Máquina
1.Desbobinador hidráulico com dispositivo de freio é equipado para processamento de bobinas.
2. Nivelador
3. Sistema de perfuração hidráulica
4. Sistema de pré-cisão
5. Conformador de rolos com ferramentas
6. Mesa de saída ou dispositivo de empilhamento automático
7. Telas sensíveis ao toque PLC e MCGS são usadas para processamento e configuração de dados.
8. A velocidade de conformação de rolos é de 8 a 12 m/min.

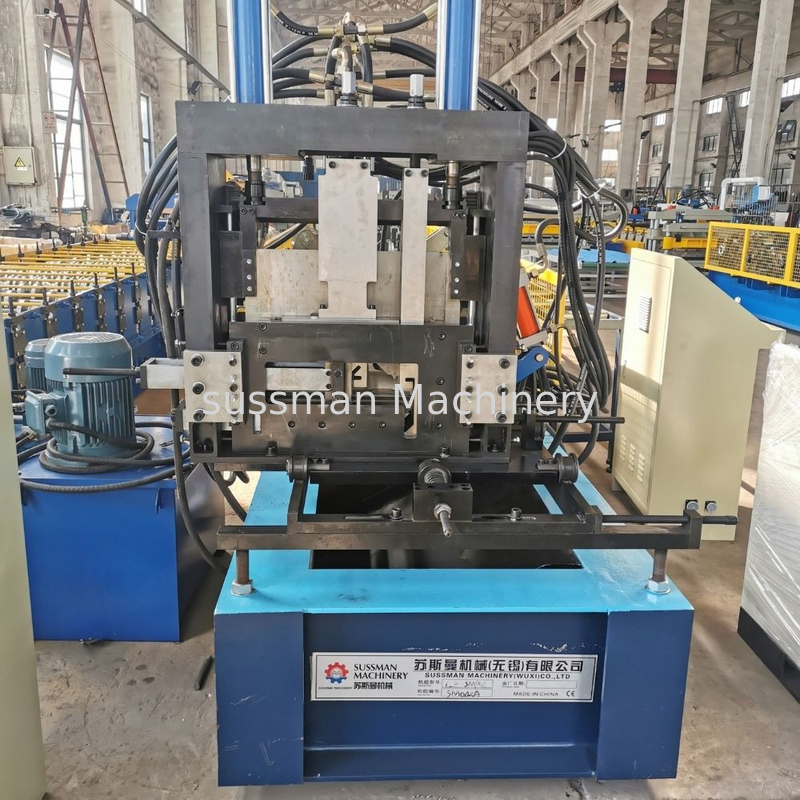

Imagens do produto:
As aplicações de vigas C&Z incluem:
1. Construção industrial
2. Construção de galpões e armazéns
3. Construção e renovação de extensões
4. Projetos agrícolas
Vantagem:
1. Produz diferentes tamanhos de vigas sem trocar roldanas ou espaçadores.
2. Não é necessário trocar o cortador para tamanhos diferentes.
3. Operação fácil, baixo custo de manutenção
4. Dimensionamento infinito (qualquer tamanho dentro da faixa da máquina), ajuda a economizar material
5. Furo de perfuração opcional em qualquer posição do lado da alma e do lado da flange da viga
