Máquina de conformação de rolos para tubos octogonais de aço com eixo de 40 mm, espessura de 0,4-0,8 mm, velocidade de 30 m/min
Dados Técnicos da Máquina
|
Materiais de alimentação
|
0,4-0,8 mm, aço galvanizado, G250-350Mpa (personalizado)
|
|
Tipo de estrutura da máquina
|
Estrutura individual aberta com plataforma soldada por viga
|
|
Estação de conformação
|
24 estações de conformação de rolos
|
|
Material do eixo principal
|
Aço redondo 45#, tratamento térmico, HRC40-45, Φ70mm
|
|
Material dos rolos
|
Gcr15, aço para rolamentos, têmpera HRC 52-55C°, revestimento de cromo 0,05mm
|
|
Rolamento
|
Marca famosa chinesa / Marca HRB
|
|
Transdutor
|
China
|
|
Sistema de operação
|
Gabinete de operação + Unidade de controle remoto de emergência
|
PLC com tela sensível ao toque
|
|
Encoder
|
Omron, marca Japão
|
|
Outros componentes elétricos
|
Marca Schneider e Omron.
|
|
Dimensão da linha (C-L-A)
|
Aproximadamente 9500×900x1300mm
|
|
Marca
|
Marca famosa chinesa
|
|
Transmissão
|
Caixa de engrenagens
|
Lista de máquinas da linha de produção
|
Nº de série
|
Mercadoria e Descrição
|
Quantidade
|
|
1
|
Desbobinador automático 3T
|
1 conjunto
|
|
2
|
Prensa com alimentador servo
|
1 conjunto
|
|
3
|
Máquina principal de conformação de rolos
|
1 conjunto
|
|
4
|
Mesa de saída
|
1 conjunto
|
|
5
|
Acionamento principal
|
1 conjunto
|
|
6
|
Corte por serra voadora
|
1 conjunto
|
|
7
|
Sistema de controle (incluindo gabinete)
|
1 conjunto
|
|
8
|
Sistema de resfriamento a água
|
1 conjunto
|
|
9
|
Tampa de segurança
|
2 conjuntos
|
Perfil Padrão
Normalmente podemos fabricar tamanhos de eixo de 40 mm, 60 mm, 70 mm. Também personalizamos o tamanho de acordo com os requisitos do cliente.
Normalmente, uma máquina de conformação de rolos produz um tamanho de tubo octogonal.
Se você deseja produzir mais tamanhos em uma máquina, recomendamos cassetes para obter a mudança de perfil, eles compartilham uma estrutura de máquina, economizando mais espaço.
Aplicação

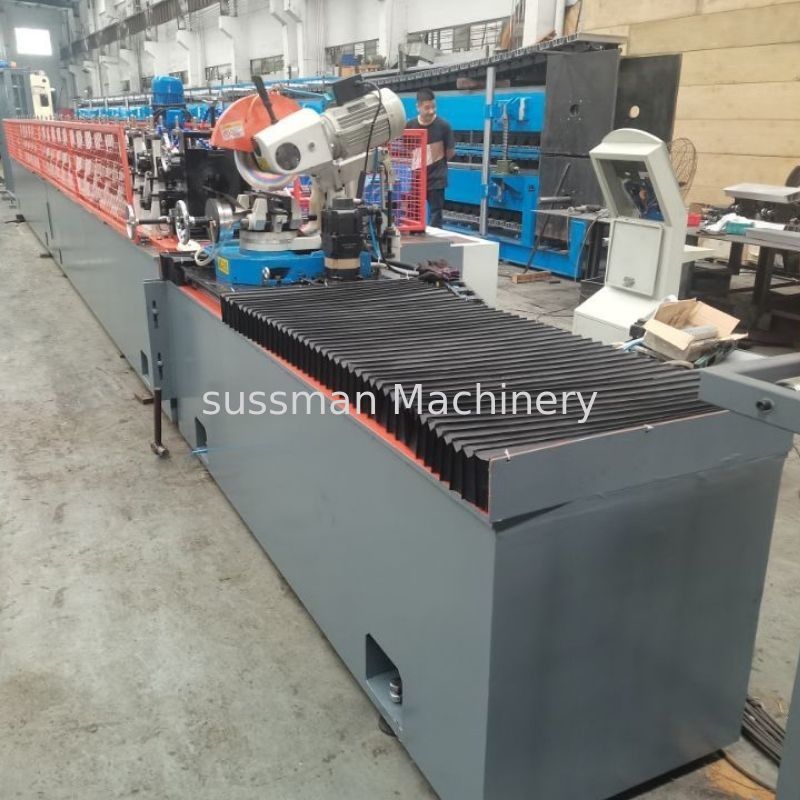

Máquina de conformação de rolos para tubos octogonais para portas de persiana. Aplicável a fachadas comerciais, garagens, shoppings, hospitais, empresas de fábricas e minas e outros locais públicos ou residenciais. Especialmente foi conveniente e rápida abertura em locais com corpos de instalação grandes e inconvenientes.Foto da máquina de tubos octogonais
1. Podemos produzir máquinas especiais, envie seu desenho para nós, podemos projetar para você.
2. Oferecemos um ano de garantia e suporte técnico vitalício, podemos enviar nossos técnicos para lhe dar treinamento no local.
3. O período de treinamento será de no máximo uma semana, com o cliente pagando o visto, passagem de volta, alimentação e acomodação.
