Telhado roll painel dá forma à máquina
>
|
|
| Lugar de origem | Wuxi, China |
| Marca | Sussman |
| Certificação | CE, SGS, ISO |
| Número do modelo | RF-ST |
O aço da cor de PPGI zinca a folha de alumínio do telhado TR5 que faz a máquina a espessura material de aço 0.35mm
1. Zinco que telha o parâmetro técnico da máquina
|
Material da bobina |
Espessura material |
aço da cor de 0.3-0.8mm PPGI |
|
Largura material |
1220mm |
|
|
MÁQUINA DO ROLO |
Estrutura do quadro |
350H-beam |
|
Estação do rolo |
Aproximadamente 20 estações do rolo |
|
|
Eixo de rolo |
76mm 45# sólido de aço, precisão |
|
|
Material do eixo |
45# sólido de aço, precisão |
|
|
Informação do rolo. |
aço 45# para endurecer-se cromado chapeado |
|
|
Transmissão |
Corrente 1 polegada |
|
|
Poder do motor |
7.5KW |
|
|
Velocidade da saída |
Sobre 10-15m/min |
|
|
CORTE |
Estrutura do quadro |
aço carbono de 350mm |
|
Cortando o tipo |
Automático hidráulico |
|
|
Corte o desempenho |
Nenhuma sucata, nenhuma deformação |
|
|
Lâmina de corte |
Cr12Mov, dureza 60-62℃ |
|
|
HIDRÁULICO SISTEMA |
A instalação |
para dentro, fácil para a operação |
|
Motor da bomba |
4KW |
|
|
COMPUTADOR |
Controle elétrico |
PLC DO DELTA Inversor de DELAT |
|
Controle do comprimento |
Codificador de Rotaty de Omron |
|
|
Tolerância do comprimento |
±1.5mm |
|
|
Tela táctil |
DELTA (TAIWAN) |
2. Telhando a lista da máquina
|
De-coiler passivo de 5 T |
1 grupo |
|
Plataforma de guiamento |
1 grupo |
|
Dispositivo manual do pre-corte |
1 grupo |
|
Rolo principal que forma a máquina |
1 grupo |
|
Máquina de corte hidráulica |
1 grupo |
|
Caixa de controle do PLC |
1 unidade |
|
Estação hidráulica |
1 unidade |
|
Tabela passiva da saída |
2 unidades |
|
Tampa de segurança |
1 unidade |
3. Desenho do perfil de telhar a máquina
Nós podemos projetar e para produzir a máquina como seu pedido, dê boas-vindas para enviar-nos seu sepecification ou perfil de tiragem.
4. Telhando características principais
1.This que telha o rolo que forma a unidade uma dos machineis, que significa o motor e a estação hidráulica feitos da máquina principal, salvar mais espaço.
projeto de processo 2.More de formação razoável; Mais etapas do rolo com preço competitivo.
a linha 3.The inteira consiste no un-coiler, sistema dobro do pre-corte, sistema de alimentação, rolo que forma a máquina com protege a guarda da tampa, dispositivo do cargo-corte, sistema de controlo do PLC, e assim por diante.
5. Aplicações
A folha da telha de telhado é amplamente utilizada em muitos tipos da fábrica industrial, construções civis, e telha a placa para o produto que unido da parte tem a vantagem da aparência bonita, utilização durável e assim por diante.

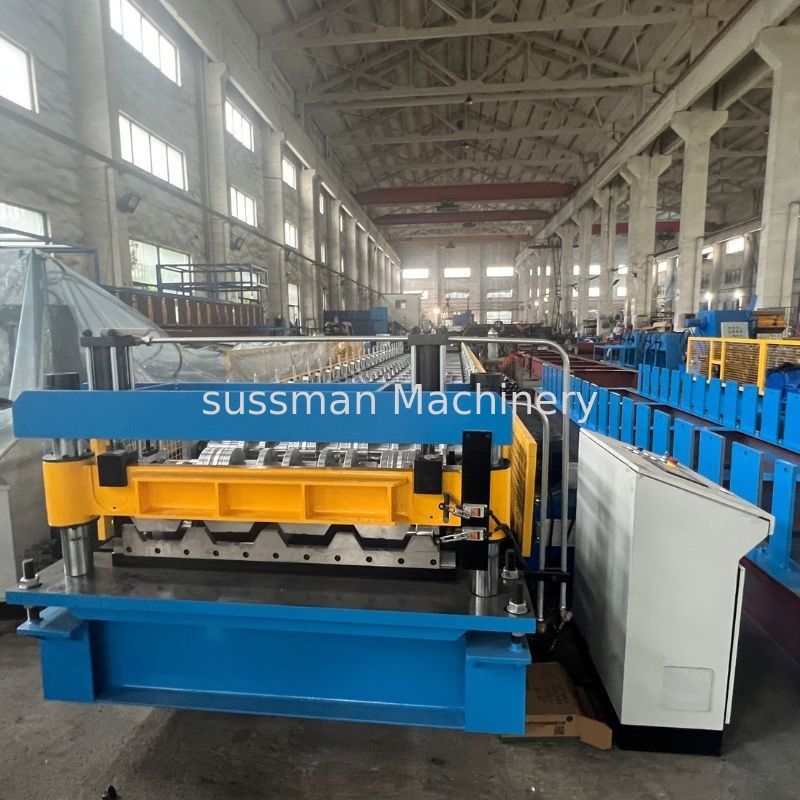

5. Telhando a foto da máquina
