Máquina de Conformação de Bobinas para Telhas Trapezoidais R-72 R-101 de Calibre 22 a 32 Popular no México
1. Parâmetro técnico da máquina de telhado de zinco
|
Material da Bobina
|
Espessura do material
|
Aço galvanizado, aço colorido PPGI de 0,3-0,8 mm
|
|
Largura do material
|
1220mm
|
|
MÁQUINA DE ROLOS
|
Estrutura do Quadro
|
Estrutura 350H
|
|
Estação de Rolos
|
Cerca de 24 estações de rolos
|
|
Eixo do Rolo
|
Aço Sólido 76mm 45#, Precisão
|
|
Material do Eixo
|
Aço Sólido 45#, Precisão
|
|
Info. do Rolo
|
Aço 45# endurecido cromado
|
|
Transmissão
|
Corrente de 1 polegada
|
|
Potência do Motor
|
7,5 KW
|
|
Velocidade de Saída
|
Cerca de 0-12m/min
|
|
CORTE
|
Tipo de Corte
|
Automático Hidráulico
|
|
Lâmina de Corte
|
Cr12Mov, dureza 60-62℃
|
|
HIDRÁULICO
SISTEMA
|
Instalação
|
interno, fácil de operar
|
|
Motor da Bomba
|
4KW
|
|
CONTROLE
SISTEMA
|
Controle Elétrico
|
PLC com tela sensível ao toque
|
|
Controle de Comprimento
|
Encoder Omron
|
|
Tolerância de Comprimento
|
±1,5mm
|
2. Lista de Máquinas de Telhado
|
Desbobinador passivo de 5T
|
1 conjunto
|
|
Filme plástico
|
1 conjunto
|
|
Dispositivo manual de pré-corte
|
1 conjunto
|
|
Máquina principal de conformação de rolos
|
1 conjunto
|
|
Máquina de corte hidráulica
|
1 conjunto
|
|
Caixa de controle PLC
|
1 unidade
|
|
Estação hidráulica
|
1 unidade
|
|
Mesa de saída passiva
|
2 unidades
|
|
Tampa de segurança
|
1 unidade
|
3. Desenho do Perfil da máquina de telhado
É um perfil nervurado com configuração trapezoidal fabricado na planta por meio de uma máquina de laminação estacionária a partir de um rolo de aço Ternium Zintro, Ternium Zintro Alum ou Ternium Pintro, projetado para ser utilizado como cobertura de fixação exposta.
A chapa ondulada R72 é uma chapa de aço que possui um perfil trapezoidal que se adapta a uma infinidade de construções e pode trabalhar tanto no telhado quanto em paredes e cercas.
A chapa R101 é um perfil retangular nervurado que oferece grande resistência estrutural; Devido ao seu perfil trapezoidal, é utilizada como cobertura de fixação exposta e em fachadas e rodapés. Dentro da nossa gama de chapas de aço onduladas, a R101 é talvez a mais vendida, pois pode ser adaptada a um número infinito de edifícios, entre as aplicações em que a chapa ondulada R101 pode ser utilizada estão: Armazéns comerciais e industriais, armazéns, shoppings, instalações esportivas, academias, celeiros, fábricas e mais.
5. Aplicações
Paredes, telhados e rodapés de edifícios industriais, armazéns e construções em geral.
-
Grandes Telhados Industriais e Comerciais: Este é o uso principal para o perfil R101. Sua maior cobertura efetiva (aproximadamente 101 cm ou 1,01 m) e maior resistência estrutural o tornam adequado para grandes telhados de fábricas industriais, armazéns e estruturas comerciais.
-
Paredes e Fechamentos: Também é utilizada para revestimento de paredes em fábricas e armazéns..
-
Outras Estruturas: A chapa R101 pode ser utilizada em aplicações como telhados residenciais (para um visual metálico moderno), centros comerciais e possivelmente algumas construções agrícolas.

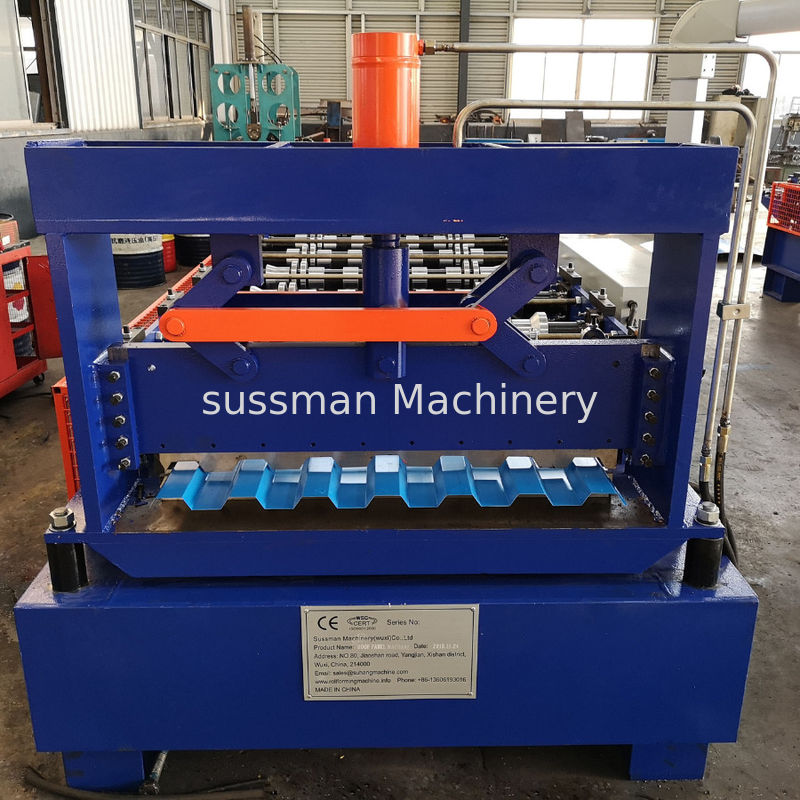

5. Foto da Máquina de Telhado
