Máquina de Conformação de Bobinas para Telhas R101 R72 de Calibres 22 a 32 Popular no Mercado Mexicano
1. Parâmetro técnico da máquina de telhado
|
Material da Bobina
|
Material
|
Aço colorido PPGI, aço galvanizado
|
|
Espessura do material
|
0.3-0.8mm |
|
MÁQUINA DE ROLOS
|
Estrutura do Quadro
|
Estrutura 350H
|
|
Estação de Rolos
|
Cerca de 24 estações de rolos
|
|
Eixo do Rolo
|
76mm Aço 45# Sólido, Precisão
|
|
Material do Eixo
|
Aço 45# Sólido, Precisão
|
|
Info. do Rolo.
|
Aço 45# endurecido cromado
|
|
Transmissão
|
Corrente de 1 polegada
|
|
Potência do Motor
|
7.5KW
|
|
Velocidade de Saída
|
Cerca de 12-15m/min
|
|
CORTE
|
Tipo de Corte
|
Automático Hidráulico
|
|
Lâmina de Corte
|
Cr12Mov, dureza 60-62℃
|
|
HIDRÁULICO
SISTEMA
|
Instalação
|
interno, fácil de operar
|
|
Motor da Bomba
|
4KW
|
|
CONTROLE
SISTEMA
|
Controle Elétrico
|
PLC com tela sensível ao toque
|
|
Controle de Comprimento
|
Encoder Omron
|
|
Tolerância de Comprimento
|
±1.5mm
|
2. Lista de Máquinas de Telhado
|
Desbobinador passivo de 5 Toneladas
|
1 conjunto
|
|
Dispositivo de filme plástico
|
1 conjunto
|
|
Pré-corte manual (opcional)
|
1 conjunto
|
|
Máquina principal de conformação de rolos
|
1 conjunto
|
|
Máquina de corte hidráulica
|
1 conjunto
|
|
Caixa de controle PLC
|
1 unidade
|
|
Estação hidráulica
|
1 unidade
|
|
Mesa de saída passiva
|
2 unidades
|
|
Tampa de segurança
|
1 unidade
|
3. Desenho do Perfil da máquina de telhado
É um perfil nervurado com configuração trapezoidal fabricado na planta por meio de uma máquina de laminação estacionária a partir de um rolo de aço Ternium Zintro, Ternium Zintro Alum ou Ternium Pintro, projetado para ser usado como cobertura de fixação exposta.
A chapa ondulada R72 é uma chapa de aço que possui um perfil trapezoidal que se adapta a uma infinidade de construções e pode trabalhar tanto no telhado quanto em paredes e cercas.
A chapa R101 é um perfil nervurado retangular que oferece grande resistência estrutural; Devido ao seu perfil trapezoidal, é utilizada como cobertura de fixação exposta e fachadas e rodapés. Dentro da nossa gama de chapas de aço onduladas, a R101 é talvez a mais vendida, pois pode ser adaptada a um número infinito de edifícios, entre as aplicações em que a chapa ondulada R101 pode ser utilizada estão: Armazéns comerciais e industriais, armazéns, shoppings, instalações esportivas, academias, celeiros, fábricas e mais.
5. Aplicações
Paredes, telhados e rodapés de edifícios industriais, armazéns e construções em geral.
Muros.
Coberturas.
Rodapés de edifícios industriais.
Bodegas.
Construção geral.

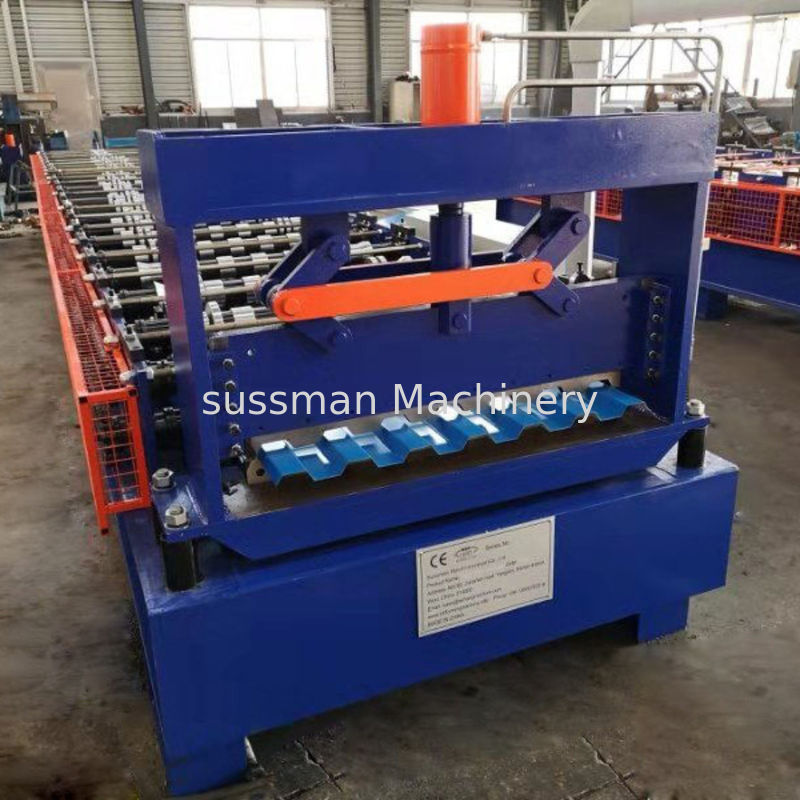

5. Foto da Máquina de Telhado
