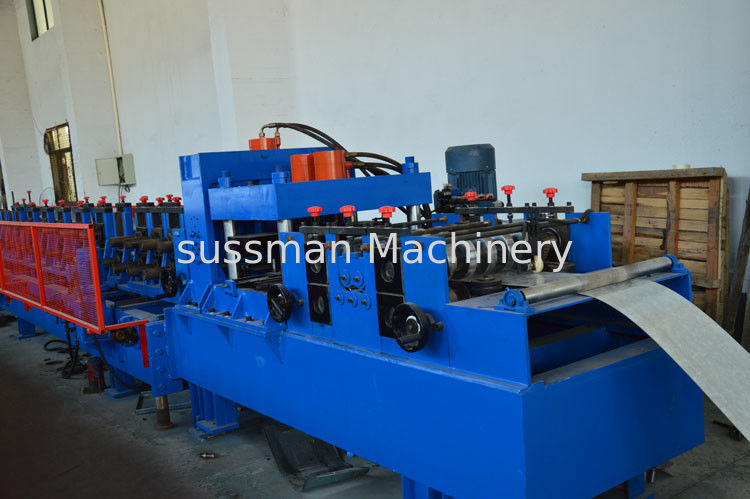

Rolo do Purlin da CZ que forma a máquina
>
|
| Lugar de origem | China |
| Marca | Sussman |
| Certificação | SGS.CE.ISO |
| Número do modelo | SM-CZ |
Rolo do Purlin da CZ do telhado da seção que forma a máquina, rolo do canal do Purlin C do teto que forma a máquina
As vantagens do tipo automático da tamanho-mudança da máquina do purlin da CZ são como segue:
tamanho diferente do purlin 1.Produce sem rolos ou os espaçadores em mudança.
cortador em mudança da necessidade 2.No para o tamanho diferente.
3.Easy operação, baixo custo de manutenção.
furo de perfurador 4.Optional em alguma posição do lado da Web do purlin e do lado da flange.
|
Material da bobina |
Espessura material |
1.5-3.0mm |
|
|
Largura |
80-300mm |
|
|
Altura |
40-100mm |
|
De-coiler |
Peso |
Decoiler manual de 3 toneladas |
|
Formando o sistema |
Velocidade do rolamento |
0-12 m/min |
|
Estações do rolo |
Formação de aproximadamente 18 estações |
|
|
Material do rolo |
Aço Gcr15 com extinguir |
|
|
Material do eixo |
45# eixo de aço do diâmetro 76mm |
|
|
Poder do motor principal |
11KW |
|
|
Poder hidráulico do corte |
7.5KW |
|
|
Sistema do corte |
Material do corte |
CR12 com extinguem o tratamento |
|
Dureza |
HRC58-62 |
|
|
Tolerância |
+-1.5mm |
|
|
Lâmina de corte |
1 grupo de lâmina de corte |
|
|
Sistema de controlo bonde |
Fonte elétrica |
380V, 50HZ, 3phase |
|
Sistema de controlo |
O PLC com japonês Panasonic e Yaskawa do tela táctil marca |
|
|
Peso |
Aproximadamente 6 toneladas |
|
|
Maneira de movimentação |
Corrente conduzida |
Parâmetro técnico do Purlin de C Z
|
Nome do equipamento |
Quantidade |
|
uncoiler da voz passiva 3T |
1 grupo |
|
Rolo principal que forma a máquina |
1 grupo |
|
Pre-corte hidráulico |
1 grupo |
|
Pré-perfurar hidráulico |
1 grupo |
|
Estação hidráulica |
1 grupo |
|
Para fora tabelas |
1 grupo |
|
Caixa de controle |
2 unidades |
Fluxo de funcionamento
Decoiler-alimentar com &cutting-- deperfuração rola a formar-corrida para fora apresenta
Cada peça da máquina
De-coiler da voz passiva 1.3T
Diâmetro: expansão de 460-520mm.
Capacidade: 3000kg pelo mandrel
Largura máxima da bobina: 500mm
dispositivo 2.Leveling
Passe a matéria prima (placa de aço) através da praia para fabricar e para processar para baixo, 4 e 3 acima, pode garantir que os produtos são puros, paralelo e tudo é uniformidade.
7 rolos que nivelam, 3 rolam acima e 4 rolam para baixo
O diâmetro é Ø 76mm, cromo e tratamento térmico HRC60 para fixar a superfície lisa.
3.Pre - dispositivo da perfuração e do pre-corte
Compartilhe de uma estação hidráulica com o dispositivo hidráulico do corte
Adota a movimentação hidráulica e o lugar automático para decidir
dimensione e corte os produtos do alvo
Componentes: Contém um grupo de lâmina, um cilindro hidráulico e uma máquina do cortador, material da lâmina de corte: Cr12
pressão hidráulica da estação: MPa 20
Bobina hidráulica: 46#
caixa 4.Control: Tipo de Panasonic Japão
PLC adotado, transdutor, painel de toque de Japão para assegurar a alta velocidade com estabilidade, precisão e vida. O outro elemento bonde é Schneider
(1) fornecedor do poder: 380 V, 50 hertz, 3Phase (ajustado com o requestment)
(2). Painel de controle: Botão-tipo interruptor e tela táctil
(3) a língua no tela táctil: Inglês e chinês
(4) medidas do comprimento & da quantidade automaticamente.
(5) comprimentos & quantidades controlados pelo PLC.
(6) a irregularidade do comprimento pode ser alterada facilmente.
5.Terms:
Tipo do pagamento: 30% T/T pagado antecipadamente e equilíbrio deve ser pago antes de carregar
Prazo de entrega: 75days após ter receving o pagamento avançado. Serviço do pagamento do serviço livre da garantia period18months todo o lifeInstallation e treinamento da máquina
Se os compradores visitam nossa fábrica e verificam a máquina, nós ensinar-lhe-emos como instalar e usar a máquina, e igualmente treinamos seus trabalhadores/técnico cara a cara.
Sem visitar, nós enviar-lhe-emos o usuário manual e video para ensiná-lo instalar e operar-se. Se o comprador precisa nosso técnico de ir a sua fábrica local, arranje por favor a placa e o alojamento e outras coisas necessárias
Se há alguma outra máquina personalizada que você está interessado dentro, contacte-nos por favor para uma discussão mais adicional. Nós fornecê-lo-emos para a solução a mais apropriada da máquina para seu mercado.
