Rolo automático do Purlin da CZ do ajuste que forma a máquina com furo, movimentação Chain que corta pre
Material da bobina
|
Espessura material
|
1.5-3.0mm
|
De-coiler
|
Peso
|
Decoiler manual de 3 toneladas
|
Formando o sistema
|
Velocidade do rolamento
|
0-12 m/min
|
Estações do rolo
|
Formação de aproximadamente 18 estações
|
|
Material do rolo
|
Aço Gcr15 com extinguir
|
|
Material do eixo
|
45# eixo de aço do diâmetro 76mm
|
|
Poder do motor principal
|
11KW
|
|
Poder hidráulico do corte
|
7.5KW
|
|
Sistema do corte
|
Material do corte
|
CR12 com extinguem o tratamento
|
Dureza
|
HRC58-62
|
|
Tolerância
|
+-1.5mm
|
|
Lâmina de corte
|
1 grupo de lâmina de corte
|
|
Sistema de controlo bonde
|
Fonte elétrica
|
380V, 50HZ, 3phase
|
Sistema de controlo
|
O PLC com japonês Panasonic e Yaskawa do tela táctil marca
|
Parâmetro técnico do Purlin de C Z
Nome do equipamento
|
Quantidade
|
uncoiler da voz passiva 3T
|
1 grupo
|
Alimentação com guia
|
1 grupo
|
Pre-corte hidráulico |
1 grupo
|
Pré-perfurar hidráulico |
1 grupo
|

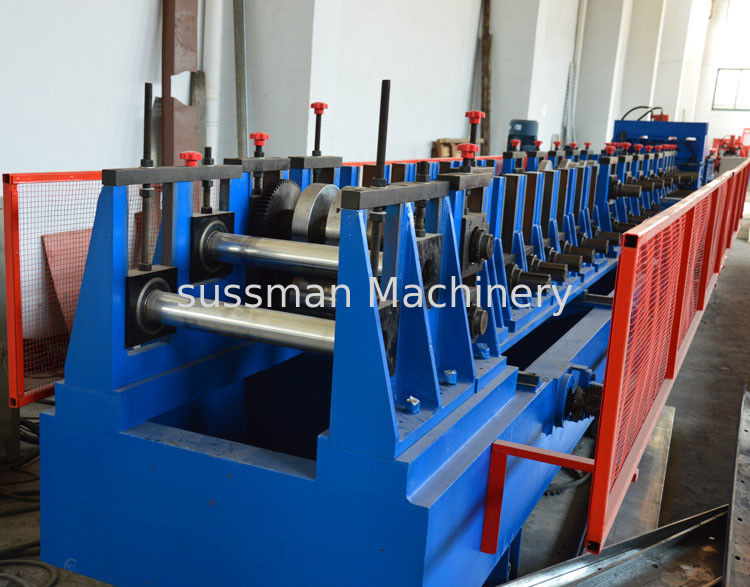

Rolo principal que forma a máquina |
1 grupo
|
Estação hidráulica
|
1 grupo
|
Caixa de controle
|
1 grupo
|
Para fora tabelas
|
2 unidades
|
Fluxo de funcionamento
Decoiler-alimentar com formar-corrida do rolo do guia-perfurar-corte para fora apresenta
Cada peça da máquina
1. De-coiler da voz passiva 3T
Diâmetro: expansão de 460-520mm.
Capacidade: 3000kg pelo mandrel
Largura máxima da bobina: 500mm
dispositivo 2.Leveling
Passe a matéria prima (placa de aço) através da praia para fabricar e para processar para baixo, 4 e 3 acima, pode garantir que os produtos são puros, paralelo e tudo é uniformidade.
7 rolos que nivelam, 3 rolam acima e 4 rolam para baixo
O diâmetro é Ø 76mm, cromo e tratamento térmico HRC60 para fixar a superfície lisa
3.Pre - dispositivo da perfuração e do pre-corte
Compartilhe de uma estação hidráulica com o dispositivo hidráulico do corte
Adota a movimentação hidráulica e o lugar automático para decidir
dimensione e corte os produtos do alvo
Componentes: Contém um grupo de lâmina, um cilindro hidráulico e uma máquina do cortador.
Material da lâmina de corte: Cr12
Pressão hidráulica da estação: MPa 20
caixa 4.Control: Tipo de Panasonic Japão
PLC adotado, transdutor, painel de toque de Japão para assegurar a alta velocidade com estabilidade, precisão e vida. O outro elemento bonde é Schneider
(1) fornecedor do poder: 380 V, 50 hertz, 3Phase (ajustado com o requestment)
(2) medida do comprimento & da quantidade automaticamente.
(3) comprimentos & quantidades controlados pelo PLC.
a irregularidade do comprimento (de 4) pode ser alterada facilmente.
(5). Painel de controle: Botão-tipo interruptor e tela táctil
(6) a língua no tela táctil: Inglês e chinês
5. Termos
Tipo do pagamento: 30% T/T pagado antecipadamente e equilíbrio de 70% TT deve ser pago antes de carregar
Prazo de entrega: 60days após ter receving o pagamento avançado.
Período de garantia: 12 do serviço livre meses de serviço do pagamento toda a vida da máquina
A instalação e treinamento
Se os compradores visitam nossa fábrica e verificam a máquina, nós ensinar-lhe-emos como instalar e usar a máquina, e igualmente treinamos seus trabalhadores/técnico cara a cara.
Sem visitar, nós enviar-lhe-emos o usuário manual e video para ensiná-lo instalar e operar-se. Se o comprador precisa nosso técnico de ir a sua fábrica local, arranje por favor a placa e o alojamento e outras coisas necessárias
Se há alguma outra máquina personalizada que você está interessado dentro, os pls contactam-nos para uma discussão mais adicional. Nós fornecê-lo-emos para a solução a mais apropriada da máquina para seu mercado.
