Lugar de origem | WUXI, CHINA |
Marca | Sussman |
Certificação | CE, SGS, ISO |
Número do modelo | RF-C89 |
Do aço claro do calibre de C89 0.6mm-1.2mm G550 Framecad máquina de quadro de quadro do rolo
Acessórios principais:
(1) máquina de formação principal;
(2) 2T Uncoiler hidráulico;
(3) cargo automático que perfura & que corta o dispositivo;
(4) sistema hidráulico do motor;
(5) sistema de controlo industrial do computador
(6) Cargo-cortador hidráulico;
(7) dispositivo imprimindo automático;
software do projeto do BD do vértice (de 8);
(9) corra para fora a tabela;
(10) ferramentas
Especificações principais
Artigo | Descrição |
Decoiler automático | |
Peso de carga | 2000kgs |
Diâmetro interno da bobina | φ430~520mm |
Diâmetro exterior da bobina | φ1300mm |
Largura da tira | 100~450mm |
Espessura da tira | 0.7~1.2mm |
Descrição do perfil | |
Tamanho do perfil de C | 89*41*13mm |
Rolo que forma a máquina | |
Dimensão | 5000*1000*1800mm |
Peso | 3500kgs |
Categoria do rolo | Material: SKD-11 |
Técnica de processamento do rolo | CNC que combina, tratamento térmico HRC58-60 |
Categoria do eixo | aço 40Cr |
Técnica de processamento do eixo | CNC que combina, extinguindo e moderando HRC28-32 |
Dispositivo de perfuração | ondeando com furos do parafuso, o furo do serviço, entalhe da Web, entalhe do bordo, chanfradura do fim do fardo, estampa, frisa |
Sistema de controlo | |
Dispositivo de controle | Um portátil de Lenovo, um interior da caixa de controle de quadros baseados da máquina |
Software do projeto | Vértice BD do AU |
Dispositivo de impressão de Leaser | EUA Matthews Leaser Printing Device para o logotipo e a instalação de pintura do pulverizador que indicam o número |
Dispositivo de controle remoto | O remoto-controlador sem fio controla a máquina para ir para a frente ou para trás ou para parar |
Tipo principal | O PLC (auto-em desenvolvimento), relé (Schneider), interruptor de proximidade (Schneider), codifica (Omron) |
Motor e sistema hidráulico | |
Servo motor | 5.5kw com o redutor precioso da engrenagem |
Estação hidráulica | 7.5kw, tanque 200L |
Tabela da corrida-para fora | |
Comprimento | 3M com apoio pnematic lateral |
Introdução geral | |
1. Painel de toque do sistema de Windows. Instruções de importação rápidas do NC através da rede ou da relação de USB. | |
2. Monitoração de processo visual do trabalho | |
3. Software do BD do vértice | |
4. Sistema hidráulico alemão de Bosch Rexroth. Carga rápida e descarregamento do projeto de molde | |
5. De alta qualidade morre o aço. Vácuo que endurece o tratamento. Revestimento do centro de máquina do CNC | |
6. Impressora a jato de tinta livre da manutenção incorporado | |
7. Formação perfeita. Cola exata |
a estrutura da parede 1.The, do assoalho e de telhado é produzida automaticamente, ganhando o tempo do projeto.
o molde de 2.Automatic 3D, segura a precisão 100%.
a função do projeto da análise 3.With, o software pode calcular a capacidade de rolamento.
o quadro 4.Create trabalha a opinião do mapa 3D e da decoração 3D.
o quadro de construção 5.The inteiro pode ser resolução ao desenho independente da unidade.
6.Calculate a conta de material, incluindo o aço necessário, placas, material de isolação térmica, portas e janelas, parafusos e o outro material de harmonização.
7.Create os dados processados que incluem a parte marcada do trabalho, entrando com o equipamento.
taxa da manutenção 8.Software e do treinamento.
9.Maintenance e a taxa de apoio são USD 2200.00/Year. É para a atualização de software e opcional.

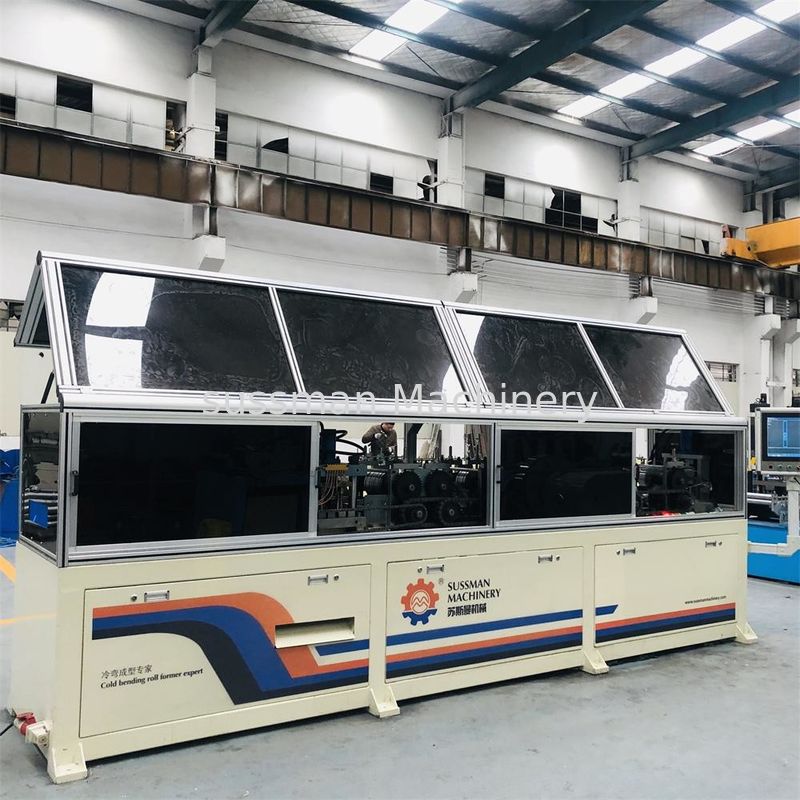

Nossa foto da máquina
